Beschreibung

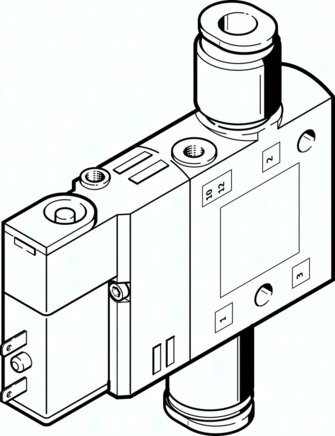

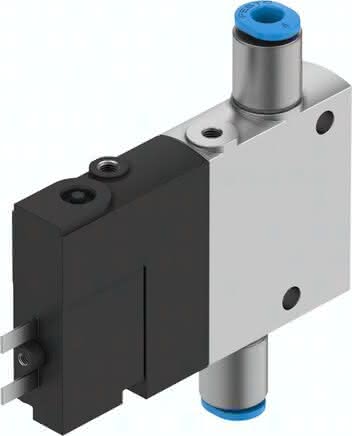

CPE10-M1BH-3OL-QS-4 CPE10-M1BH-3OL-QS-4 (196852) Magnetventil
Spezifikationen
Ventilfunktion
3/2 offen monostabil
Betätigungsart
elektrisch
Baubreite
10 MM
Konstruktiver Aufbau
Kolben-Schieber
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Rückstellart
pneumatische Feder
Zulassung
c UL us - Recognized (OL)
Betriebsdruck
0,25 bis 0,8 MPA
Dichtprinzip
weich
Zulässige Spannungsschwankungen
-1,5
Einbaulage
beliebig
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Strömungsrichtung
nicht reversibel
Symbol
991656
Überdeckung
positive Überdeckung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Maritime Klassifizierung
siehe Zertifikat
Zertifikat ausstellende Stelle
UL MH19482
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Ventilplatz-Kennzeichnung
Schildträger
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Elektrischer Anschluss
2-polig
LABS-Konformität
VDMA24364-B1/B2-L
Mediumstemperatur
-5 bis 50 GC
Anschluss Steuerluft 12
M3
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss 1
QS-4
Pneumatischer Anschluss 2
QS-4
Pneumatischer Anschluss 3
M7
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Anschluss Steuerabluft 82
M3
Schutzart
nach IEC 60529
Spulenkennwerte
24 V DC: 1,28 W
Normalnenndurchfluss (normalisiert nach DIN 1343)
190 L2
Nennweite
4 MM
Schaltzeit aus
14 MS
Schaltzeit ein
14 MS
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
Umgebungstemperatur
-5 bis 50 GC
Produktgewicht
0,06 KG
