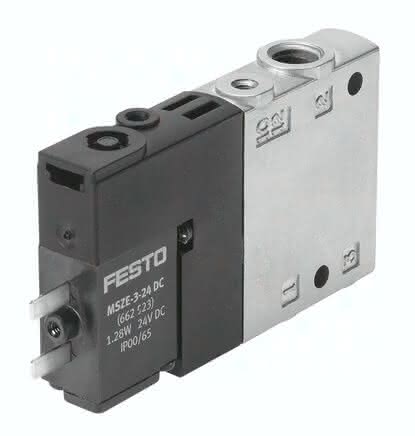

CPE10-M1BH-3OL-M7 CPE10-M1BH-3OL-M7 (196917) Magnetventil
Spezifikationen
Ventilfunktion
3/2 offen monostabil
Betätigungsart
elektrisch
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
pneumatische Feder
Dichtprinzip
weich
Maritime Klassifizierung
siehe Zertifikat
Einbaulage
beliebig
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Zertifikat ausstellende Stelle
UL MH19482
Steuerart
vorgesteuert
Strömungsrichtung
nicht reversibel
Symbol
991656
Überdeckung
positive Überdeckung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Steuerluftversorgung
intern
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Ventilplatz-Kennzeichnung
Schildträger
Elektrischer Anschluss
2-polig
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss 1
M7
Pneumatischer Anschluss 2
M7
Pneumatischer Anschluss 3
M7
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Anschluss Steuerluft 12
M3
Handhilfsbetätigung
tastend
Zulässige Spannungsschwankungen
-1,5
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Zulassung
c UL us - Recognized (OL)
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Schutzart
nach IEC 60529
Spulenkennwerte
24 V DC: 1,28 W
Anschluss Steuerabluft 82
M3
Baubreite
10 MM
Normalnenndurchfluss (normalisiert nach DIN 1343)
400 L2
Betriebsdruck
0,25 bis 0,8 MPA
Nennweite
4 MM
Schaltzeit aus
14 MS
Schaltzeit ein
14 MS
Mediumstemperatur
-5 bis 50 GC
Umgebungstemperatur
-5 bis 50 GC
Produktgewicht
40 G, 0,044 G
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
