Beschreibung

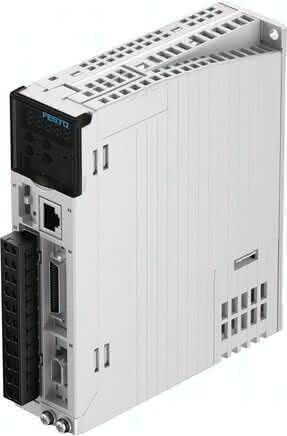

CMMB-AS-01 CMMB-AS-01 (5105641) Motorcontroller
Spezifikationen
Ausgangsfrequenz
0 bis 400 HZ
Nennstrom
1,5 A
Zulassung
c UL us - Listed (OL)
Relative Luftfeuchtigkeit
5 - 95 %
LABS-Konformität
VDMA24364-Zone III
Anzeige
Siebensegmentanzeige
Werkstoff-Hinweis
RoHS konform
Schutzart
IP20
Bremswiderstand, extern
75 OHM
Befestigungsart
festgeschraubt
Eigenschaften digitale Logikausgänge
teilweise frei konfigurierbar
Zulässiger Bereich Logikspannung
± 10 %
Bremswiderstand
300 OHM
Encoder Schnittstelle Ausgang, Funktion
Sollwertvorgabe für nachgeschaltetem Slave-Antrieb.
Parametrierschnittstelle
RS232 (38400 Baud)
Produktgewicht
740 G
Verschmutzungsgrad
2
Encoder Schnittstelle Eingang, Funktion
Encodersignal Drehzahlsollwert.
Phasen Nennbetriebsspannung
1-phasig
Nennausgangsstrom
1,5 A
CE-Zeichen (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)
nach UK Vorschriften für elektrische Betriebsmittel
Zulässige Spannungsschwankungen
± 10 %
Ausgangsspannungsbereich AC
3x 0 - 240 V
Umgebungstemperatur
0 bis 40 GC
Nennbetriebsspannung AC
230 V
Prozesskopplung
für 32 Verfahrsätze
Netzfrequenz
50 bis 60 HZ
Encoder Schnittstelle Ausgang, Eigenschaften
Auflösung 65536 ppr
Encoder Schnittstelle Eingang, Eigenschaften
Nikon A-Format
Lagertemperatur
-10 bis 70 GC
Eigenschaften Sollwerteingänge
konfigurierbar für Strom
Nennspannung Logikversorgung DC
24 V
Arbeitsbereich Sollwerteingang
± 10 V
Eingangsspannungsbereich AC
200 bis 240 V
Max. Zwischenkreisspannung DC
300 V
Max. Strom digitale Logikausgänge
100 MA
Stromaufnahme Logikversorgung ohne Feststellbremse
0,5 A
Spitzenstrom pro Phase, effektiv
7 A
Max. Spitzenstromdauer
5 S
Nennleistung Controller
100 D46
Spitzenleistung
2100 D46
Anzahl analoge Sollwerteingänge
2
Impedanz Sollwerteingang
350 KOH
Anzahl digitale Logikausgänge 24 V DC
5
Anzahl digitale Logikeingänge
7
Arbeitsbereich Logikeingang
12,5 bis 30 V
