Beschreibung

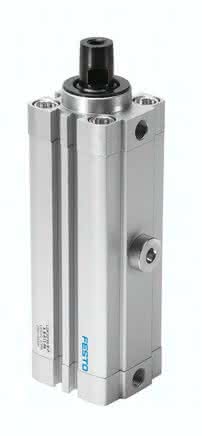

CLR-63-50-R-P-A-K11-R8 CLR-63-50-R-P-A-K11-R8 (535508) Linear-Schwenkspanner
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Gesamthub
73 MM
Schwenkwinkel
90 deg ± 2 deg
Betriebsdruck
2 bis 10 BAR
Umgebungstemperatur
-10 bis 80 GC
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Produktgewicht
2.625 G, 2,6 G
Kolben-Durchmesser
63 mm
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Varianten
Staubschutz, Schweißspritzerschutz
Kolbenstangengewinde
M10
Spannhub
50 MM
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwenkrichtung
Rechts
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Effektive Spannkraft bei 2 bar
441 N
Effektive Spannkraft bei 4 bar
823 N
Werkstoff Dichtungen
NBR, TPE-U(PU)
Effektive Spannkraft bei 6 bar
1.386 N
Max. Anziehdrehmoment Spannfingerschraube
47,0 NM
Theoretische Spannkraft bei 6 bar
1.682 N
Werkstoff Bundschraube
Stahl verzinkt
Werkstoff Abstreifer
PPS
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium-Knetlegierung, beschichtet
Werkstoff Kolbenstange
beschichtet, hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Einbaulage
beliebig
