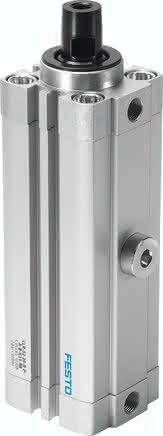

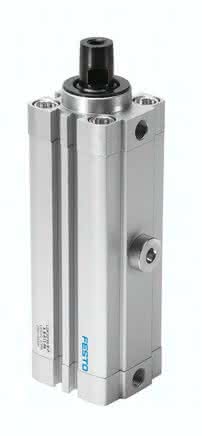

CLR-63-50-L-P-A-K11-R8 CLR-63-50-L-P-A-K11-R8 (535509) Linear-Schwenkspanner
Spezifikationen
Kolben-Ø
63 mm
Einbaulage
beliebig
Kolbenstangengewinde
M10
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Zylinderrohr
LABS-Konformität
VDMA24364-B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Schwenkrichtung
Links
Positionserkennung
für Näherungsschalter
Symbol
991217
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Zubehör
Pneumatischer Anschluss
G1/8
Werkstoff Gehäuse
gleiteloxiert
Produktgewicht
2625 G, 2,5 G
Werkstoff Abstreifer
PPS
Betriebsdruck
2 bis 10 BAR
Spannhub
50 MM
Werkstoff Zylinderrohr
gleiteloxiert
Effektive Spannkraft bei 0,2 MPa (2 bar, 29 psi)
441 N
Effektive Spannkraft bei 0,4 MPa (4 bar, 58 psi)
823 N
Gesamthub
73 MM
Effektive Spannkraft bei 0,6 MPa (6 bar, 87 psi)
1.386 N
Umgebungstemperatur
-10 bis 80 GC
Max. Anziehdrehmoment Spannfingerschraube
47,0 NM
Theoretische Spannkraft bei 0,6 MPa (6 bar, 87 psi)
1.682 N
Werkstoff Deckel
beschichtet
Schwenkwinkel
90 deg ± 2 deg
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Bundschrauben
verzinkt
Werkstoff Dichtungen
TPE-U(PU)
Varianten
Staubschutz
