Beschreibung

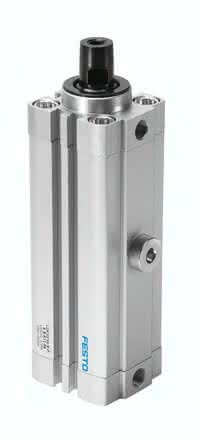

CLR-63-50-G-P-A-K11-R8 CLR-63-50-G-P-A-K11-R8 (535510) Linear-Schwenkspanner
Spezifikationen
Gesamthub
73 MM
Kolben- durchmesser
63 mm
Betriebsdruck
2 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Kolbenstangengewinde
M10
Spannhub
50 MM
LABS-Konformität
441 N
Schwenkrichtung
gerade
Varianten
Staubschutz, Schweißspritzerschutz
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-10 bis 80 GC
Effektive Spannkraft bei 4 bar
823 N
Effektive Spannkraft bei 0,2 MPa (2 bar, 29 psi)
1.386 N
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Effektive Spannkraft bei 0,4 MPa (4 bar, 58 psi)
47,0 NM
Effektive Spannkraft bei 0,6 MPa (6 bar, 87 psi)
1.682 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Theoretische Spannkraft bei 0,6 MPa (6 bar, 87 psi)
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Werkstoff Deckel
Aluminium-Knetlegierung, beschichtet
Werkstoff Kolbenstange
beschichtet, hochlegierter Stahl rostfrei
Werkstoff Bundschraube
Stahl verzinkt
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Bundschrauben
NBR, TPE-U(PU)
Werkstoff Abstreifer
PPS
Pneumatischer Anschluss
G1/8
Produktgewicht
2,6 KG
