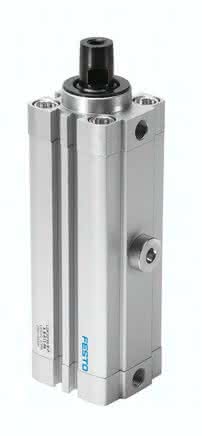

CLR-50-50-R-P-A-K11-R8

(535502) Linear-Schwenkspanner

Ausgabe: 1 StückEAN: 4052568169138Artikelnummer: K1795042

CLR-50-50-R-P-A-K11-R8 (535502) Linear-Schwenkspanner

Ausgabe:

1 STK

Beschreibung

CLR-50-50-R-P-A-K11-R8 CLR-50-50-R-P-A-K11-R8 (535502) Linear-Schwenkspanner

Spezifikationen

Kolben-Ø

50 mm

Einbaulage

beliebig

Kolbenstangengewinde

M10

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Zylinderrohr

LABS-Konformität

VDMA24364-B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Schwenkrichtung

Rechts

Positionserkennung

für Näherungsschalter

Symbol

991217

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

G1/8

Werkstoff Gehäuse

gleiteloxiert

Produktgewicht

2155 G, 2 G

Werkstoff Abstreifer

PPS

Betriebsdruck

2 bis 10 BAR

Spannhub

50 MM

Werkstoff Zylinderrohr

gleiteloxiert

Effektive Spannkraft bei 0,2 MPa (2 bar, 29 psi)

271 N

Effektive Spannkraft bei 0,4 MPa (4 bar, 58 psi)

508 N

Gesamthub

71 MM

Effektive Spannkraft bei 0,6 MPa (6 bar, 87 psi)

716 N

Umgebungstemperatur

-10 bis 80 GC

Max. Anziehdrehmoment Spannfingerschraube

47,0 NM

Theoretische Spannkraft bei 0,6 MPa (6 bar, 87 psi)

990 N

Werkstoff Deckel

beschichtet

Schwenkwinkel

90 deg ± 2 deg

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Werkstoff Bundschrauben

verzinkt

Werkstoff Dichtungen

TPE-U(PU)

Varianten

Staubschutz
