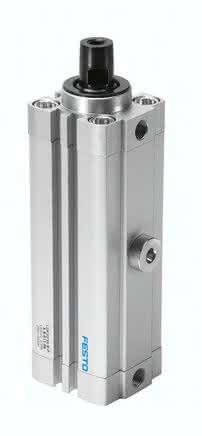

CLR-50-20-G-P-A-K11-R8

(535501) Linear-Schwenkspanner

Ausgabe: 1 StückEAN: 4052568169121Artikelnummer: K1795041

CLR-50-20-G-P-A-K11-R8 (535501) Linear-Schwenkspanner

Ausgabe:

1 STK

Beschreibung

CLR-50-20-G-P-A-K11-R8 CLR-50-20-G-P-A-K11-R8 (535501) Linear-Schwenkspanner

Spezifikationen

Kolben-Ø

50 mm

Kolbenstangengewinde

M10

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Konstruktiver Aufbau

Zylinderrohr

Betriebsdruck

2 bis 10 BAR

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Symbol

991217

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Schwenkrichtung

gerade

LABS-Konformität

VDMA24364-B2-L

Funktionsweise

doppeltwirkend

Positionserkennung

für Näherungsschalter

Umgebungstemperatur

-10 bis 80 GC

Werkstoff Bundschrauben

verzinkt

Befestigungsart

mit Zubehör

Einbaulage

beliebig

Werkstoff Zylinderrohr

gleiteloxiert

Varianten

Staubschutz

Werkstoff Gehäuse

gleiteloxiert

Werkstoff Abstreifer

PPS

Gesamthub

41 MM

Spannhub

20 MM

Werkstoff Dichtungen

TPE-U(PU)

Effektive Spannkraft bei 0,2 MPa (2 bar, 29 psi)

271 N

Effektive Spannkraft bei 0,4 MPa (4 bar, 58 psi)

508 N

Effektive Spannkraft bei 0,6 MPa (6 bar, 87 psi)

716 N

Max. Anziehdrehmoment Spannfingerschraube

47,0 NM

Werkstoff Deckel

beschichtet

Theoretische Spannkraft bei 0,6 MPa (6 bar, 87 psi)

990 N

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Pneumatischer Anschluss

G1/8

Produktgewicht

1690 G, 1,6 G
