CLR-40-10-G-P-A

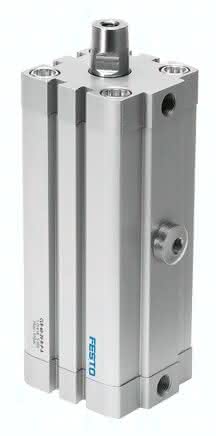

(535455) Linear-Schwenkspanner

Ausgabe: 1 StückEAN: 4052568168865Artikelnummer: K1786104

CLR-40-10-G-P-A (535455) Linear-Schwenkspanner

Ausgabe:

1 STK

Beschreibung

CLR-40-10-G-P-A CLR-40-10-G-P-A (535455) Linear-Schwenkspanner

Spezifikationen

Kolben-Ø

40 mm

Einbaulage

beliebig

Kolbenstangengewinde

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Zylinderrohr

LABS-Konformität

VDMA24364-B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Schwenkrichtung

gerade

Positionserkennung

für Näherungsschalter

Symbol

991217

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

G1/8

Werkstoff Gehäuse

gleiteloxiert

Produktgewicht

880 G, 0,85 G

Betriebsdruck

2 bis 10 BAR

Spannhub

10 MM

Werkstoff Zylinderrohr

gleiteloxiert

Effektive Spannkraft bei 0,2 MPa (2 bar, 29 psi)

176 N

Effektive Spannkraft bei 0,4 MPa (4 bar, 58 psi)

355 N

Gesamthub

28 MM

Effektive Spannkraft bei 0,6 MPa (6 bar, 87 psi)

536 N

Umgebungstemperatur

-10 bis 80 GC

Max. Anziehdrehmoment Spannfingerschraube

24,0 NM

Theoretische Spannkraft bei 0,6 MPa (6 bar, 87 psi)

633 N

Werkstoff Deckel

beschichtet

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Werkstoff Bundschrauben

verzinkt

Werkstoff Dichtungen

TPE-U(PU)
