CLR-32-20-R-P-A-B-K11-R8

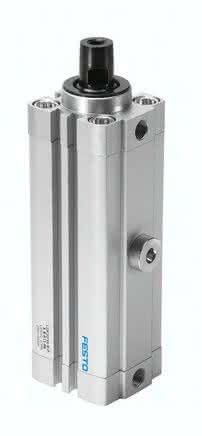

(535490) Linear-Schwenkspanner

Ausgabe: 1 StückEAN: 4052568005467Artikelnummer: K1795031

CLR-32-20-R-P-A-B-K11-R8 (535490) Linear-Schwenkspanner

Ausgabe:

1 STK

Beschreibung

CLR-32-20-R-P-A-B-K11-R8 CLR-32-20-R-P-A-B-K11-R8 (535490) Linear-Schwenkspanner

Spezifikationen

Kolben-Ø

32 mm

Einbaulage

beliebig

Kolbenstangengewinde

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Zylinderrohr

LABS-Konformität

VDMA24364-B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Schwenkrichtung

Rechts

Positionserkennung

für Näherungsschalter

Symbol

991217

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

G1/8

Werkstoff Gehäuse

gleiteloxiert

Produktgewicht

785 G, 0,75 G

Werkstoff Abstreifer

PPS

Betriebsdruck

2 bis 10 BAR

Spannhub

20 MM

Werkstoff Zylinderrohr

gleiteloxiert

Effektive Spannkraft bei 0,2 MPa (2 bar, 29 psi)

111 N

Effektive Spannkraft bei 0,4 MPa (4 bar, 58 psi)

216 N

Gesamthub

38 MM

Effektive Spannkraft bei 0,6 MPa (6 bar, 87 psi)

313 N

Umgebungstemperatur

-10 bis 80 GC

Max. Anziehdrehmoment Spannfingerschraube

24,0 NM

Theoretische Spannkraft bei 0,6 MPa (6 bar, 87 psi)

362 N

Werkstoff Deckel

beschichtet

Schwenkwinkel

90 deg ± 2 deg

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Werkstoff Bundschrauben

verzinkt

Werkstoff Dichtungen

TPE-U(PU)

Varianten

Staubschutz
