Beschreibung

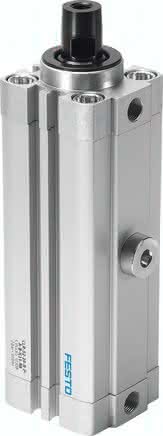

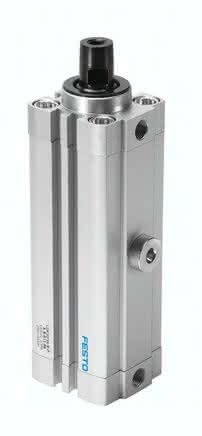

CLR-32-20-L-P-A-B-K11-R8 CLR-32-20-L-P-A-B-K11-R8 (535491) Linear-Schwenkspanner
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Gesamthub
38 MM
Kolben-Durchmesser
32 mm
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Schwenkwinkel
90 deg ± 2 deg
Varianten
Staubschutz, Schweißspritzerschutz
Betriebsdruck
2 bis 10 BAR
Kolbenstangengewinde
M8
Spannhub
20 MM
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwenkrichtung
Links
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-10 bis 80 GC
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Effektive Spannkraft bei 2 bar
111 N
Effektive Spannkraft bei 4 bar
216 N
Werkstoff Dichtungen
NBR, TPE-U(PU)
Effektive Spannkraft bei 6 bar
313 N
Max. Anziehdrehmoment Spannfingerschraube
24,0 NM
Theoretische Spannkraft bei 6 bar
362 N
Werkstoff Bundschraube
Stahl verzinkt
Werkstoff Abstreifer
PPS
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium-Knetlegierung, beschichtet
Werkstoff Kolbenstange
beschichtet, hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Produktgewicht
785 G, 0,8 G
