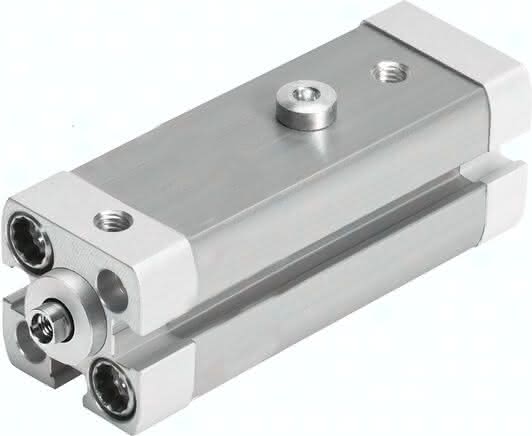

CLR-25-20-R-P-A-K11-R8 CLR-25-20-R-P-A-K11-R8 (535485) Linear-Schwenkspanner
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Gesamthub
33 MM
Schwenkwinkel
90 deg ± 3 deg
Betriebsdruck
2 bis 10 BAR
Umgebungstemperatur
-10 bis 80 GC
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Produktgewicht
470 G, 0,44 G
Kolben-Durchmesser
25 mm
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Varianten
Staubschutz, Schweißspritzerschutz
Kolbenstangengewinde
M6
Spannhub
20 MM
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwenkrichtung
Rechts
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Effektive Spannkraft bei 2 bar
63 N
Effektive Spannkraft bei 4 bar
127 N
Werkstoff Dichtungen
NBR, TPE-U(PU)
Effektive Spannkraft bei 6 bar
188 N
Max. Anziehdrehmoment Spannfingerschraube
12,0 NM
Theoretische Spannkraft bei 6 bar
227 N
Werkstoff Bundschraube
Stahl verzinkt
Werkstoff Abstreifer
PPS
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung, beschichtet
Werkstoff Kolbenstange
beschichtet, hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Einbaulage
beliebig
