Beschreibung

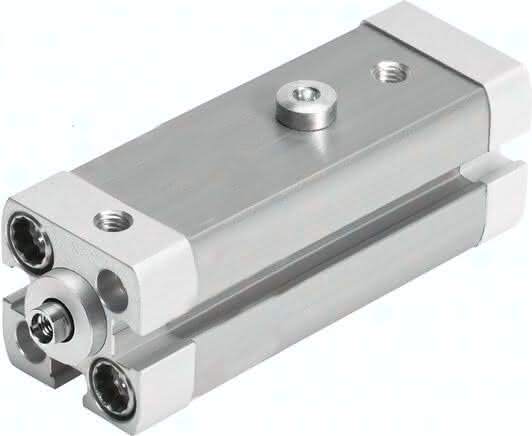

CLR-25-20-L-P-A-K11-R8 CLR-25-20-L-P-A-K11-R8 (535486) Linear-Schwenkspanner
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Gesamthub
33 MM
Kolben-Durchmesser
25 mm
Schwenkwinkel
90 deg ± 3 deg
Kolbenstangengewinde
M6
Spannhub
20 MM
Betriebsdruck
2 bis 10 BAR
Schwenkrichtung
Links
Funktionsweise
doppeltwirkend
Varianten
Staubschutz, Schweißspritzerschutz
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-10 bis 80 GC
Effektive Spannkraft bei 2 bar
63 N
Effektive Spannkraft bei 4 bar
127 N
Effektive Spannkraft bei 6 bar
188 N
Max. Anziehdrehmoment Spannfingerschraube
12,0 NM
Werkstoff Bundschraube
Stahl verzinkt
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Theoretische Spannkraft bei 6 bar
227 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Abstreifer
PPS
Werkstoff Deckel
Aluminium-Knetlegierung, beschichtet
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
beschichtet, hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Einbaulage
beliebig
Pneumatischer Anschluss
M5
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Produktgewicht
0,48 KG
