Beschreibung

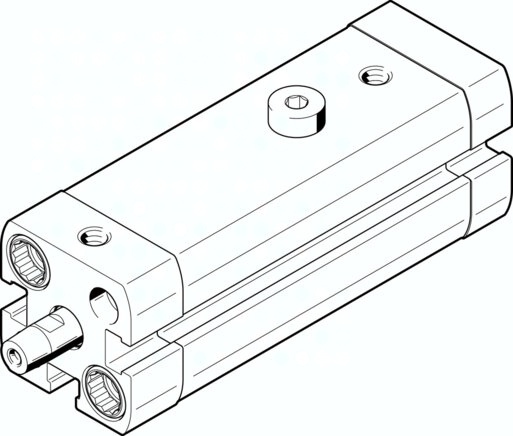

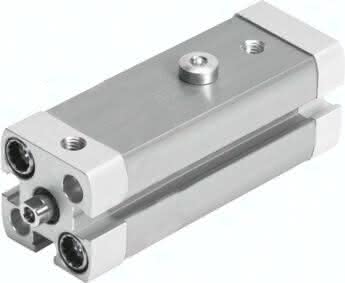

CLR-16-20-R-P-A CLR-16-20-R-P-A (535437) Linear-Schwenkspanner
Spezifikationen
Gesamthub
30 MM
Kolben- durchmesser
16 mm
Betriebsdruck
2 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Kolbenstangengewinde
M4
Schwenkwinkel
90 deg ± 4 deg
Spannhub
20 MM
LABS-Konformität
17 N
Schwenkrichtung
Rechts
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-10 bis 80 GC
Effektive Spannkraft bei 4 bar
36 N
Effektive Spannkraft bei 0,2 MPa (2 bar, 29 psi)
53 N
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Effektive Spannkraft bei 0,4 MPa (4 bar, 58 psi)
3,0 NM
Effektive Spannkraft bei 0,6 MPa (6 bar, 87 psi)
90 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Theoretische Spannkraft bei 0,6 MPa (6 bar, 87 psi)
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Werkstoff Deckel
Aluminium-Knetlegierung, beschichtet
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Bundschraube
Stahl verzinkt
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Bundschrauben
NBR, TPE-U(PU)
Pneumatischer Anschluss
M5
Produktgewicht
0,185 KG
