Beschreibung

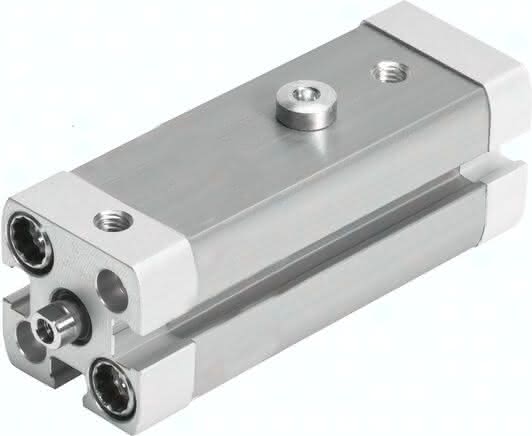

CLR-16-10-L-P-A CLR-16-10-L-P-A (535436) Linear-Schwenkspanner
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Gesamthub
20 MM
Kolben-Durchmesser
16 mm
Schwenkwinkel
90 deg ± 4 deg
Kolbenstangengewinde
M4
Spannhub
10 MM
Betriebsdruck
2 bis 10 BAR
Schwenkrichtung
Links
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-10 bis 80 GC
Effektive Spannkraft bei 2 bar
17 N
Effektive Spannkraft bei 4 bar
36 N
Effektive Spannkraft bei 6 bar
53 N
Max. Anziehdrehmoment Spannfingerschraube
3,0 NM
Werkstoff Bundschraube
Stahl verzinkt
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Theoretische Spannkraft bei 6 bar
90 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Deckel
Aluminium-Knetlegierung, beschichtet
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Einbaulage
beliebig
Pneumatischer Anschluss
M5
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Produktgewicht
0,155 KG
