Beschreibung

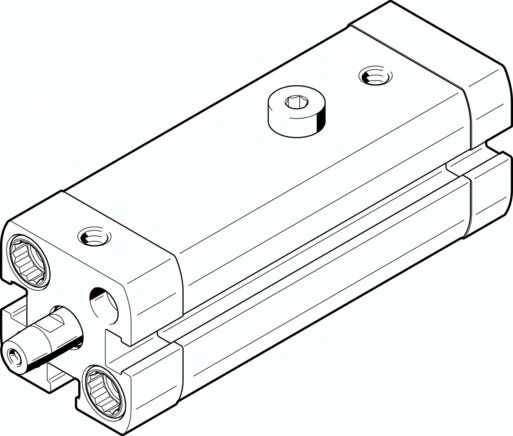

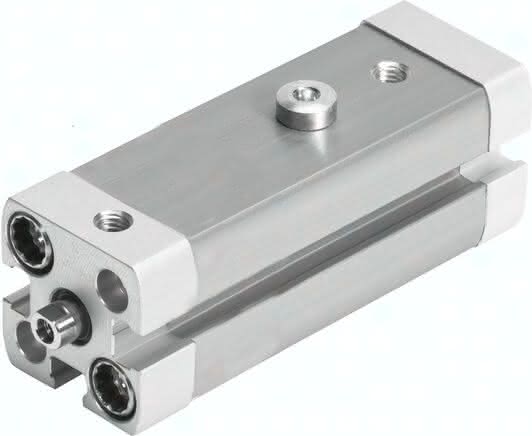

CLR-12-10-R-P-A CLR-12-10-R-P-A (535431) Linear-Schwenkspanner
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Gesamthub
19 MM
Kolben-Durchmesser
12 mm
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Schwenkwinkel
90 deg ± 4 deg
Betriebsdruck
2 bis 10 BAR
Kolbenstangengewinde
M3
Spannhub
10 MM
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwenkrichtung
Rechts
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-10 bis 80 GC
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Effektive Spannkraft bei 2 bar
12 N
Effektive Spannkraft bei 4 bar
23 N
Werkstoff Dichtungen
NBR, TPE-U(PU)
Effektive Spannkraft bei 6 bar
34 N
Max. Anziehdrehmoment Spannfingerschraube
1,2 NM
Theoretische Spannkraft bei 6 bar
51 N
Werkstoff Bundschraube
Stahl verzinkt
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung, beschichtet
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Produktgewicht
135 G, 0,13 G
