Beschreibung

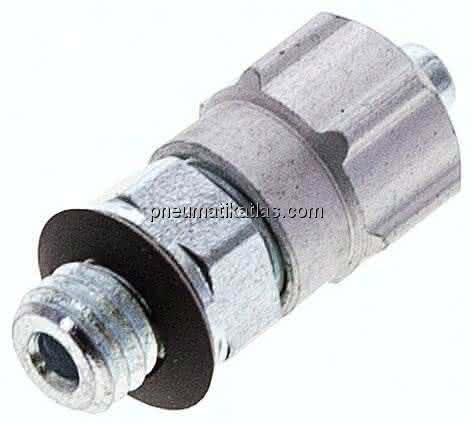

CK-M5-PK-3 CK-M5-PK-3 (3561) Schnellverschraubung
Spezifikationen
Dichtungsart am Einschraubzapfen
Dichtring
Bauform
gerade Form
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
Pneumatischer Anschluss 1
Außengewinde M5
Werkstoff-Hinweis
RoHS konform
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich
Toleranz zum Nenn-Anziehdrehmoment
± 20 %
Pneumatischer Anschluss 2
für Stecknippel Innen-Ø 3 mm mit Mutter
Werkstoff Einschraubzapfen
Stahl, verzinkt
Produktgewicht
0,0034 KG
Werkstoff Dichtring
hochlegierter Stahl rostfrei
Nennweite
2 MM
Gebindegröße
10
Betriebsdruck kompletter Temperaturbereich
-0,095 bis 1 MPA
Umgebungstemperatur
-10 bis 60 GC
Nenn-Anziehdrehmoment
1,33 NM
Werkstoff Überwurfmutter
Aluminium-Knetlegierung, eloxiert
