Beschreibung

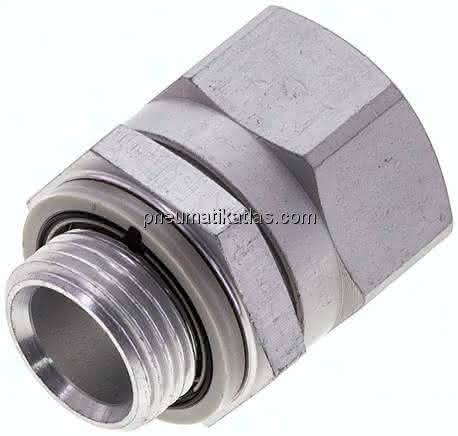

CK-3/8-PK-13 CK-3/8-PK-13 (4097) Schnellverschraubung
Spezifikationen
Dichtungsart am Einschraubzapfen
Dichtring
Bauform
gerade Form
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsmedium
Wasser (flüssig, eisfrei)
Pneumatischer Anschluss 1
Außengewinde G3/8
Hinweis zum Betriebsdruck
Wasser: max. 0,6 MPa bei max. 50 °C
Werkstoff-Hinweis
RoHS konform
Hinweis zum Betriebs-/Steuermedium
Wasser: G-Gewinde nur möglich mit Dichtring Typ OL als zusätzlichem Zubehör
Toleranz zum Nenn-Anziehdrehmoment
± 20 %
Pneumatischer Anschluss 2
für Stecknippel Innen-Ø 13 mm mit Mutter
Werkstoff Einschraubzapfen
Alu-Knetlegierung, eloxiert
Produktgewicht
0,022 KG
Werkstoff Dichtring
TPE-U(PU)
Nennweite
11,7 MM
Gebindegröße
10
Betriebsdruck kompletter Temperaturbereich
-0,095 bis 1 MPA
Umgebungstemperatur
-10 bis 60 GC
Nenn-Anziehdrehmoment
12,50 NM
Werkstoff Überwurfmutter
Aluminium-Knetlegierung, eloxiert
