Beschreibung

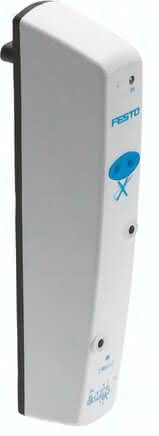

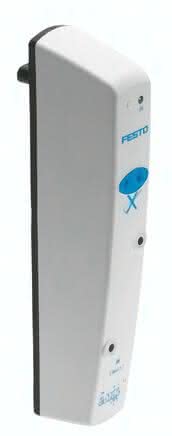

CDVI5.0-MT2H-5LS CDVI5.0-MT2H-5LS (196657) Magnetventil
Spezifikationen
Ventilfunktion
5/2 monostabil
Betätigungsart
elektrisch
Nennweite
5 MM
Normalnenndurchfluss
650 L/MIN
Betriebsdruck
-0,9 bis 10 BAR
Werkstoffhinweis
RoHS konform
Rückstellart
pneumatische Feder
Hinweis zur Zwangsdynamisierung
Schaltfrequenz mindestens 1/Monat
Dichtprinzip
weich
Konstruktiver Aufbau
Kolben-Schieber
Umgebungstemperatur
-5 bis 50 GC
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
reversibel
b-Wert
0.38
C-Wert
2,75 L/SBAR
Schaltzeit aus
22 MS
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Schaltzeit ein
12 MS
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Mediumstemperatur
-5 bis 50 GC
Werkstoff Dichtungen
NBR, TPE-O
Befestigungsart
einschraubbar
Pneumatischer Anschluss 1
Anschlussplatte
Werkstoff Gehäuse
Aluminium-Druckguss
Pneumatischer Anschluss 2
Anschlussplatte
Pneumatischer Anschluss 3
Anschlussplatte
Abluftfunktion
drosselbar
Korrosionsbeständigkeitsklasse KBK
3 - starke Korrosionsbeanspruchung
Anschluss Steuerabluft 82/84
Anschlussplatte
Pneumatischer Anschluss 4
Anschlussplatte
Pneumatischer Anschluss 5
Anschlussplatte
Steuerdruck
3 bis 8 BAR
Produktgewicht
0,2 KG
