Beschreibung

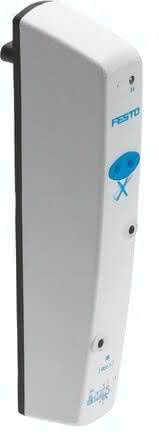

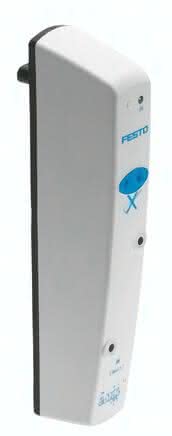

CDVI5.0-MT2H-5JS CDVI5.0-MT2H-5JS (196659) Magnetventil
Spezifikationen
Ventilfunktion
5/2 bistabil
Befestigungsart
einschraubbar
Betätigungsart
elektrisch
Betriebsdruck
-0,9 bis 10 BAR
Normalnenndurchfluss (normalisiert nach DIN 1343)
650 L/MIN
Nennweite
5 MM
LABS-Konformität
-5 bis 50 GC
Rückstellart
pneumatische Feder
Abluftfunktion
drosselbar
Pneumatischer Anschluss 1
Anschlussplatte
Dichtprinzip
weich
Pneumatischer Anschluss 3
Anschlussplatte
Konstruktiver Aufbau
Kolben-Schieber
Pneumatischer Anschluss 5
Anschlussplatte
Werkstoffhinweis
RoHS konform
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
reversibel
Steuerdruck
3 bis 8 BAR
C-Wert
2,75 L/SBAR
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zur Zwangsdynamisierung
Schaltfrequenz mindestens 1/Monat
Hinweis zum Betriebs- und Steuermedium-1
3 - starke Korrosionsbeanspruchung
b-Wert
0.38
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Mediumstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 2
Anschlussplatte
Pneumatischer Anschluss 4
Anschlussplatte
Werkstoff Dichtungen
NBR, TPE-O
Werkstoffhinweis-1
Aluminium-Druckguss
Schaltzeit um
10 MS
Anschluss Steuerabluft 82/84
Anschlussplatte
Produktgewicht
0,24 KG
