Beschreibung

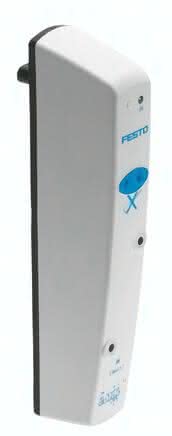

CDVI5.0-MT2H-5/3GS CDVI5.0-MT2H-5/3GS (196651) Magnetventil
Spezifikationen
Ventilfunktion
5/3 geschlossen
Betätigungsart
elektrisch
Korrosionsbeständigkeitsklasse KBK
3 - starke Korrosionsbeanspruchung
Konstruktiver Aufbau
Kolben-Schieber
LABS-Konformität
VDMA24364-B2-L
Normalnenndurchfluss (normalisiert nach DIN 1343)
650 L2
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss 1
Anschlussplatte
Pneumatischer Anschluss 3
Anschlussplatte
Pneumatischer Anschluss 5
Anschlussplatte
Rückstellart
mechanische Feder
Werkstoff-Hinweis
RoHS konform
Symbol
991126
Abluftfunktion
drosselbar
Dichtprinzip
weich
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss 2
Anschlussplatte
Befestigungsart
einschraubbar
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
reversibel
Werkstoff Gehäuse
Aluminium-Druckguss
Produktgewicht
210 G, 0,22 G
C-Wert
2,55 LSB
Hinweis zur Zwangsdynamisierung
Schaltfrequenz mindestens 1/Monat
Betriebsdruck
-0,9 bis 10 BAR
Schaltzeit aus
25 MS
Schaltzeit ein
12 MS
Nennweite
5 MM
Mediumstemperatur
-5 bis 50 GC
Umgebungstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 4
Anschlussplatte
Werkstoff Dichtungen
TPE-O
Schaltzeit um
17 MS
Anschluss Steuerabluft 82/84
Anschlussplatte
Steuerdruck
3 bis 8 BAR
b-Wert
0.5
