Beschreibung

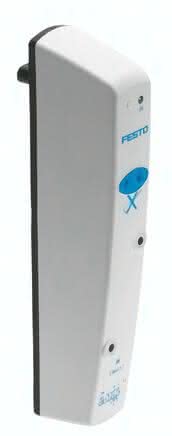

CDVI5.0-MT2H-5/3ES CDVI5.0-MT2H-5/3ES (196653) Magnetventil
Spezifikationen
Ventilfunktion
5/3 entlüftet
Betätigungsart
elektrisch
Handhilfsbetätigung
tastend
Nennweite
5 MM
Normalnenndurchfluss
400 L/MIN
Konstruktiver Aufbau
Kolben-Schieber
Betriebsdruck
-0,9 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Rückstellart
mechanische Feder
Korrosionsbeständigkeitsklasse KBK
3 - starke Korrosionsbeanspruchung
Steuerart
vorgesteuert
Umgebungstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 1
Anschlussplatte
Abluftfunktion
drosselbar
Pneumatischer Anschluss 2
Anschlussplatte
Dichtprinzip
weich
Werkstoffhinweis
RoHS konform
Werkstoff Gehäuse
Aluminium-Druckguss
Befestigungsart
einschraubbar
Steuerluftversorgung
extern
Steuerdruck
3 bis 8 BAR
Strömungsrichtung
reversibel
Werkstoff Dichtungen
NBR, TPE-O
C-Wert
1,54 L/SBAR
b-Wert
0.5
Hinweis zur Zwangsdynamisierung
Schaltfrequenz mindestens 1/Monat
Schaltzeit aus
25 MS
Schaltzeit ein
12 MS
Mediumstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 3
Anschlussplatte
Anschluss Steuerabluft 82/84
Anschlussplatte
Pneumatischer Anschluss 4
Anschlussplatte
Pneumatischer Anschluss 5
Anschlussplatte
Schaltzeit um
17 MS
Produktgewicht
210 G, 0,22 G
