Beschreibung

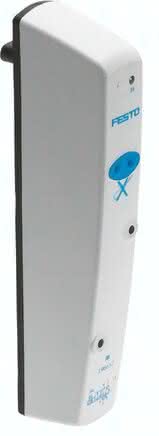

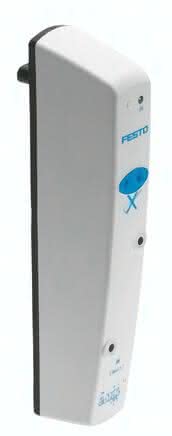

CDVI5.0-MT2H-5/3BS CDVI5.0-MT2H-5/3BS (196655) Magnetventil
Spezifikationen
Ventilfunktion
5/3 belüftet
Befestigungsart
einschraubbar
Betätigungsart
elektrisch
Betriebsdruck
-0,9 bis 10 BAR
Normalnenndurchfluss (normalisiert nach DIN 1343)
650 L/MIN
Nennweite
5 MM
LABS-Konformität
-5 bis 50 GC
Rückstellart
mechanische Feder
Abluftfunktion
drosselbar
Pneumatischer Anschluss 1
Anschlussplatte
Dichtprinzip
weich
Pneumatischer Anschluss 3
Anschlussplatte
Konstruktiver Aufbau
Kolben-Schieber
Pneumatischer Anschluss 5
Anschlussplatte
Werkstoffhinweis
RoHS konform
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
reversibel
Steuerdruck
3 bis 8 BAR
C-Wert
3,20 L/SBAR
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zur Zwangsdynamisierung
Schaltfrequenz mindestens 1/Monat
Hinweis zum Betriebs- und Steuermedium-1
3 - starke Korrosionsbeanspruchung
Schaltzeit aus
25 MS
b-Wert
0.37
Schaltzeit ein
12 MS
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Mediumstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 2
Anschlussplatte
Pneumatischer Anschluss 4
Anschlussplatte
Werkstoff Dichtungen
NBR, TPE-O
Werkstoffhinweis-1
Aluminium-Druckguss
Schaltzeit um
17 MS
Anschluss Steuerabluft 82/84
Anschlussplatte
Produktgewicht
0,22 KG
