Beschreibung

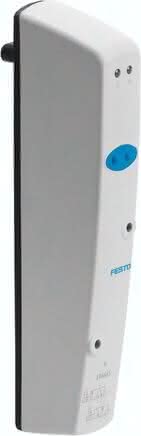

CDVI5.0-MT2H-2X3OLS CDVI5.0-MT2H-2X3OLS (196663) Magnetventil
Spezifikationen
Ventilfunktion
2x3/2 offen monostabil
Betätigungsart
elektrisch
Handhilfsbetätigung
tastend
Nennweite
5 MM
Normalnenndurchfluss
300 L/MIN
Konstruktiver Aufbau
Kolben-Schieber
Betriebsdruck
3 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Rückstellart
pneumatische Feder
Korrosionsbeständigkeitsklasse KBK
3 - starke Korrosionsbeanspruchung
Steuerart
vorgesteuert
Umgebungstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 1
Anschlussplatte
Pneumatischer Anschluss 2
Anschlussplatte
Dichtprinzip
weich
Werkstoffhinweis
RoHS konform
Werkstoff Gehäuse
Aluminium-Druckguss
Befestigungsart
einschraubbar
Steuerluftversorgung
extern
Steuerdruck
3 bis 8 BAR
Strömungsrichtung
nicht reversibel
Werkstoff Dichtungen
NBR, TPE-O
C-Wert
1,40 L/SBAR
b-Wert
0.14
Hinweis zur Zwangsdynamisierung
Schaltfrequenz mindestens 1/Monat
Schaltzeit aus
22 MS
Schaltzeit ein
10 MS
Mediumstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 3
Anschlussplatte
Anschluss Steuerabluft 82/84
Anschlussplatte
Pneumatischer Anschluss 4
Anschlussplatte
Pneumatischer Anschluss 5
Anschlussplatte
Produktgewicht
210 G, 0,23 G
