Beschreibung

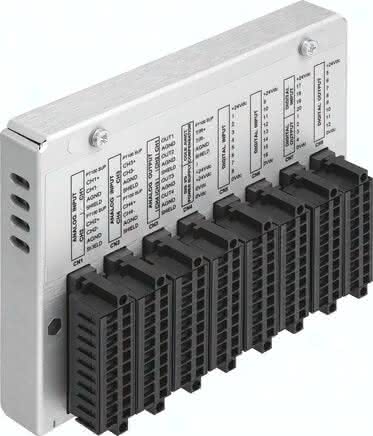

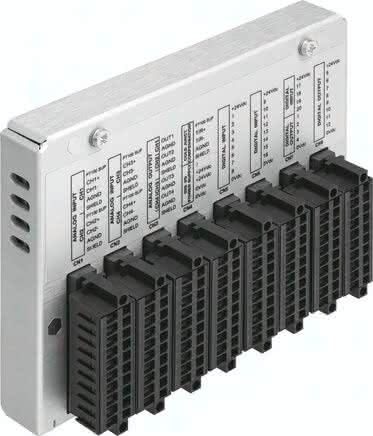

CDPX-EA-V1 CDPX-EA-V1 (575300) Ein-/Ausgangsmodul
Spezifikationen
Einbautiefe
34 MM
Länge
125 MM
Zulassung
c UL us - Listed (OL)
Relative Luftfeuchtigkeit
nicht kondensierend
LABS-Konformität
VDMA24364-Zone III
Digitale Eingänge, Anzahl
20
Werkstoff-Hinweis
RoHS konform
Digitale Eingänge, Schnelle Zähleingänge
2
Digitale Eingänge, Incremental Encoder Anschluss
2
Schutzart
IP20
Digitale Eingänge, Eingangssignalverzögerung
20 ms
Digitale Eingänge, Eingangsspannung/-strom
24 VDC
Digitale Eingänge, Nennwert für TRUE
12 - 30 VDC
Digitale Eingänge, Nennwert für FALSE
0 V
Digitale Eingänge, Potenzialtrennung
ja
Analoge Eingänge, absolute Genauigkeit bei 25 °C
0,10%
Analoge Eingänge, Signalbereich
± 10 V
Produktgewicht
230 G, 0,35 G
Analoge Eingänge, Linearitätsfehler bei 25 °C
0,1 %FS
Digitale Ausgänge, Anzahl
12
Digitale Ausgänge, Ausgangsspannung
12 - 30 V DC
Analoge Eingänge, Auflösung
12 bit
Digitale Ausgänge, Ausgangsstrom
0,5 A
CE-Zeichen (siehe Konformitätserklärung)
nach EU-RoHS-Richtlinie
Analoge Ausgänge, Signalbereich
± 10 V
UKCA-Zeichen (siehe Konformitätserklärung)
nach UK RoHS Vorschriften
Analoge Ausgänge, Linearitätsfehler bei 25 °C
± 0,2%
Analoge Ausgänge, Auflösung
12 bit
Umgebungstemperatur
0 bis 50 GC
Digitale Ausgänge, Potenzialtrennung
ja
Digitale Ausgänge, Kurzschlussfestigkeit
ja
Digitale Ausgänge, Überlastfestigeit
ja
Lagertemperatur
-20 bis 70 GC
Analoge Eingänge, Anzahl
4
Analoge Eingänge, Eingangswiderstand
47 OHM
Analoge Ausgänge, Anzahl
4
Analoge Ausgänge, Max. Bürdenwiderstand
470 OHM
Höhe
89 MM
