Beschreibung

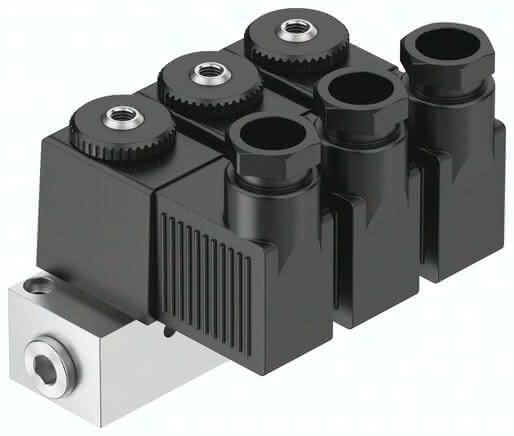

BMFH-3-3-M5 BMFH-3-3-M5 (4523) Magnetventil
Spezifikationen
Max. Anzahl Ventilplätze
3
Ventilfunktion
3x3/2 geschlossen monostabil
Betätigungsart
elektrisch
Konstruktiver Aufbau
Sitzventil mit Rückstellfeder
LABS-Konformität
VDMA24364-B2-L
Normalnenndurchfluss (normalisiert nach DIN 1343)
50 L2
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:-:-]
Pneumatischer Anschluss 1
G1/8
Pneumatischer Anschluss 3
M5
Rückstellart
mechanische Feder
Symbol
991652
Schutzart
IP65
Dichtprinzip
weich
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss 2
M5
Befestigungsart
mit Durchgangsbohrung
Steuerart
direkt
Werkstoff Gehäuse
Aluminium
Produktgewicht
350 G, 0,155 G
Betriebsdruck
0 bis 0,8 BAR
Nennweite
1,3 MM
Mediumstemperatur
-10 bis 60 GC
Umgebungstemperatur
-5 bis 40 GC
Leistungsaufnahme Anzug
7,5 W
Leistungsaufnahme Halten
6 W
Elektrischer Anschluss
Stecker
