Beschreibung

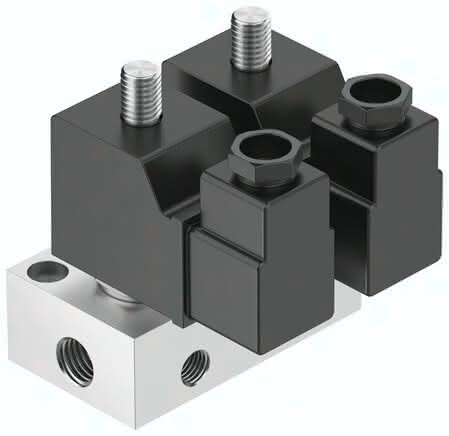

BMCH-2-3-1/8 BMCH-2-3-1/8 (6686) Magnetventil
Spezifikationen
Max. Anzahl Ventilplätze
2
Ventilfunktion
2x3/2 geschlossen monostabil
Betätigungsart
elektrisch
Konstruktiver Aufbau
Sitzventil mit Rückstellfeder
LABS-Konformität
VDMA24364-B2-L
Normalnenndurchfluss (normalisiert nach DIN 1343)
160 L2
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss 1
G1/4
Pneumatischer Anschluss 3
G1/8
Rückstellart
mechanische Feder
Symbol
995421
Schutzart
IP65
Dichtprinzip
weich
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss 2
G1/8
Befestigungsart
mit Durchgangsbohrung
Steuerart
direkt
Werkstoff Gehäuse
Aluminium
Produktgewicht
680 G, 0,37 G
Betriebsdruck
-0,095 bis 0,7 BAR
Nennweite
2,5 MM
Mediumstemperatur
-10 bis 60 GC
Umgebungstemperatur
-5 bis 40 GC
Leistungsaufnahme Anzug
30,0 W
Leistungsaufnahme Halten
22 W
Elektrischer Anschluss
Stecker
