AEVUZ-80-25-P-A

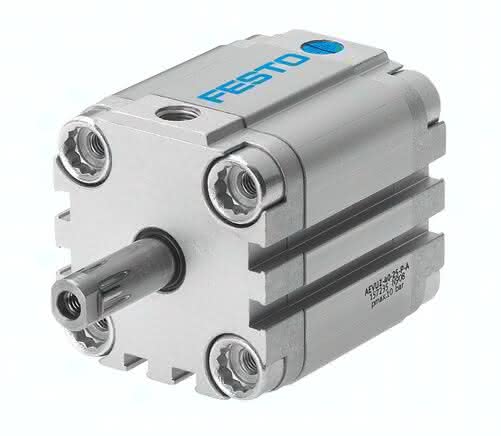

(157247) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568124595Artikelnummer: K1785645

AEVUZ-80-25-P-A (157247) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

AEVUZ-80-25-P-A AEVUZ-80-25-P-A (157247) Kompaktzylinder

Spezifikationen

Kolben-Ø

80 mm

Hub

25 MM

Kolbenstangengewinde

M10

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Kolbenstangenende

Innengewinde

Konstruktiver Aufbau

Kolbenstange

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Positionserkennung

für Näherungsschalter

Symbol

991204

Einbaulage

beliebig

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Funktionsweise

ziehend

Varianten

einseitige Kolbenstange

Befestigungsart

mit Zubehör

Aufprallenergie in den Endlagen

0,75 J

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

2733 N

Betriebsdruck

0,08 bis 1 MPA

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Bewegte Masse bei 0 mm Hub

307 G

LABS-Konformität

VDMA24364-B1/B2-L

Zuschlag bewegte Masse pro 10 mm Hub

25 G

Grundgewicht bei 0 mm Hub

1772 G

Gewichtszuschlag pro 10 mm Hub

168 G

Pneumatischer Anschluss

G1/8

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung

Werkstoff Bundschrauben

Stahl verzinkt

Umgebungstemperatur

-20 bis 80 GC

Produktgewicht

1,9 KG
