Beschreibung

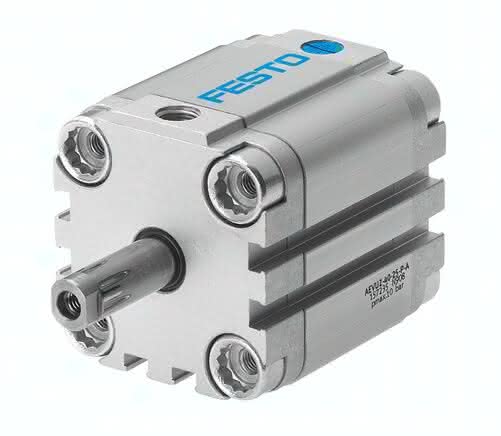

AEVUZ-80-15-P-A AEVUZ-80-15-P-A (157245) Kompaktzylinder
Spezifikationen
Hub
15 MM
Kolben-Durchmesser
80 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
0,8 bis 10 BAR
Funktionsweise
einfachwirkend, ziehend
Einbaulage
beliebig
Kolbenstangenende
Innengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
für Näherungsschalter
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur
-20 bis 80 GC
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Pneumatischer Anschluss
G1/8
Aufprallenergie in den Endlagen
0,75 J
Theoretische Kraft bei 6 bar, Vorlauf
2.733 N
Bewegte Masse bei 0 mm Hub
307 G
Gewichtszuschlag pro 10 mm Hub
168 G
Grundgewicht bei 0 mm Hub
1.772 G
Werkstoff Deckel
Aluminium-Knetlegierung
Zuschlag bewegte Masse pro 10 mm Hub
25 G
Werkstoff Bundschraube
Stahl verzinkt
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Produktgewicht
1,8 KG
