Beschreibung

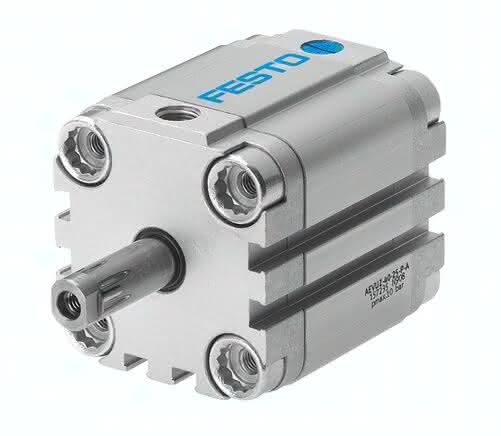

AEVUZ-63-20-P-A AEVUZ-63-20-P-A (157242) Kompaktzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Hub
20 MM
Kolben-Durchmesser
63 mm
Konstruktiver Aufbau
Kolben, Kolbenstange
Varianten
einseitige Kolbenstange
Betriebsdruck
0,8 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Kolbenstangenende
Innengewinde
Funktionsweise
einfachwirkend, ziehend
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Aufprallenergie in den Endlagen
0,70 J
Theoretische Kraft bei 6 bar, Vorlauf
1.679 N
Werkstoff Bundschraube
Stahl verzinkt
Zuschlag bewegte Masse pro 10 mm Hub
16 G
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium-Knetlegierung
Bewegte Masse bei 0 mm Hub
134 G
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Gewichtszuschlag pro 10 mm Hub
107 G
Grundgewicht bei 0 mm Hub
1.059 G
Produktgewicht
1,2 KG
