Beschreibung

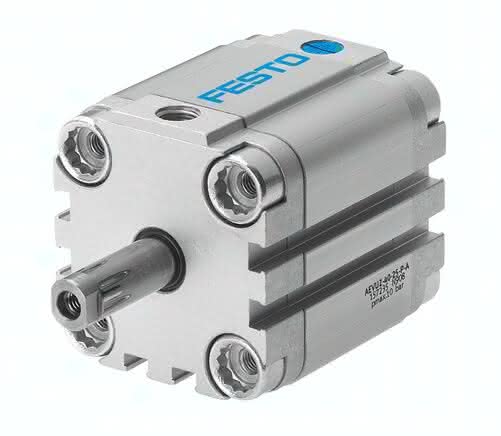

AEVUZ-40-10-P-A AEVUZ-40-10-P-A (157232) Kompaktzylinder
Spezifikationen
Konstruktiver Aufbau
Kolben, Kolbenstange
Einbaulage
beliebig
Kolben-Durchmesser
40 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Hub
10 MM
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Betriebsdruck
0,8 bis 10 BAR
Funktionsweise
einfachwirkend, ziehend
Kolbenstangenende
Innengewinde
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Aufprallenergie in den Endlagen
0,52 J
Theoretische Kraft bei 6 bar, Vorlauf
636 N
Bewegte Masse bei 0 mm Hub
63 G
Gewichtszuschlag pro 10 mm Hub
59 G
Pneumatischer Anschluss
G1/8
Werkstoff Bundschraube
Stahl verzinkt
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl
Grundgewicht bei 0 mm Hub
433 G
Zuschlag bewegte Masse pro 10 mm Hub
9 G
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Produktgewicht
0,5 KG
