Beschreibung

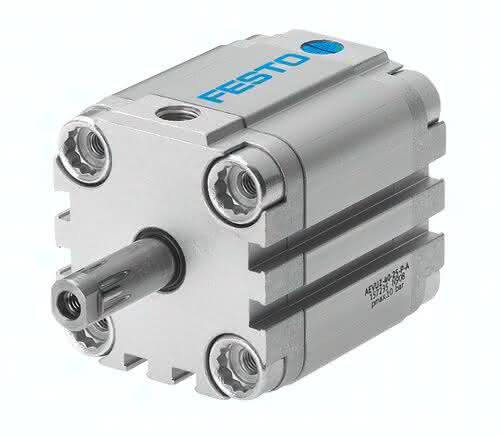

AEVUZ-32-20-P-A AEVUZ-32-20-P-A (157229) Kompaktzylinder
Spezifikationen
Hub
20 MM
Kolben-Durchmesser
32 mm
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben, Kolbenstange
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise
einfachwirkend, ziehend
Varianten
einseitige Kolbenstange
Kolbenstangenende
Innengewinde
Betriebsdruck
0,8 bis 10 BAR
Positionserkennung
für Näherungsschalter
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Aufprallenergie in den Endlagen
0,40 J
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Bewegte Masse bei 0 mm Hub
49 G
Theoretische Kraft bei 6 bar, Vorlauf
382 N
Umgebungstemperatur
-20 bis 80 GC
Gewichtszuschlag pro 10 mm Hub
40 G
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Grundgewicht bei 0 mm Hub
300 G
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Zuschlag bewegte Masse pro 10 mm Hub
9 G
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Pneumatischer Anschluss
G1/8
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Bundschraube
Stahl verzinkt
Produktgewicht
0,39 KG
