Beschreibung

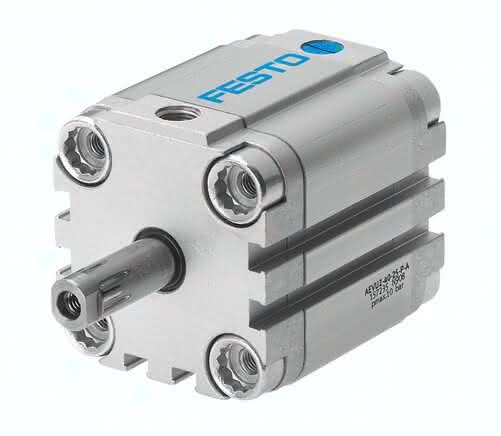

AEVUZ-32-15-P-A AEVUZ-32-15-P-A (157228) Kompaktzylinder
Spezifikationen
Kolben-Ø
32 mm
Hub
15 MM
Kolbenstangengewinde
M6
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Funktionsweise
ziehend
Konstruktiver Aufbau
Kolbenstange
Kolbenstangenende
Innengewinde
Symbol
991204
Positionserkennung
für Näherungsschalter
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Varianten
einseitige Kolbenstange
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Befestigungsart
mit Zubehör
Aufprallenergie in den Endlagen
0,4 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
382 N
Werkstoff Dynamische Dichtungen
TPE-U(PU)
Betriebsdruck
0,08 bis 1 MPA
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Bewegte Masse bei 0 mm Hub
49 G
Zuschlag bewegte Masse pro 10 mm Hub
9 G
Werkstoff Bundschrauben
Stahl verzinkt
Grundgewicht bei 0 mm Hub
300 G
Umgebungstemperatur
-20 bis 80 GC
Werkstoff Deckel
Aluminium-Knetlegierung
Gewichtszuschlag pro 10 mm Hub
40 G
Produktgewicht
0,37 KG
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Pneumatischer Anschluss
G1/8
