Beschreibung

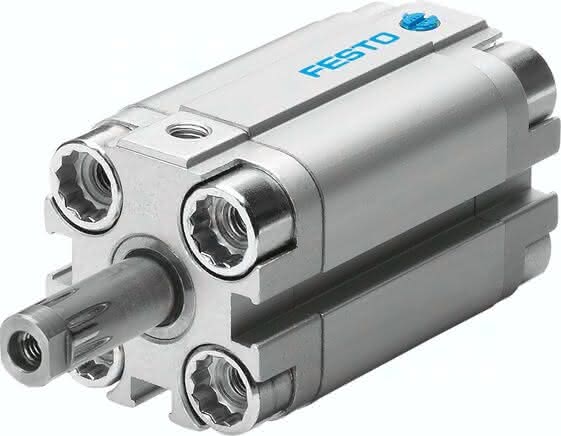

AEVUZ-25-5-P-A AEVUZ-25-5-P-A (157221) Kompaktzylinder
Spezifikationen
Konstruktiver Aufbau
Kolben, Kolbenstange
Einbaulage
beliebig
Kolben-Durchmesser
25 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Hub
5 MM
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Betriebsdruck
1 bis 10 BAR
Funktionsweise
einfachwirkend, ziehend
Kolbenstangenende
Innengewinde
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Aufprallenergie in den Endlagen
0,10 J
Theoretische Kraft bei 6 bar, Vorlauf
221 N
Bewegte Masse bei 0 mm Hub
26 G
Gewichtszuschlag pro 10 mm Hub
28 G
Pneumatischer Anschluss
M5
Werkstoff Bundschraube
Stahl verzinkt
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Grundgewicht bei 0 mm Hub
180 G
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Produktgewicht
0,2 KG
