Beschreibung

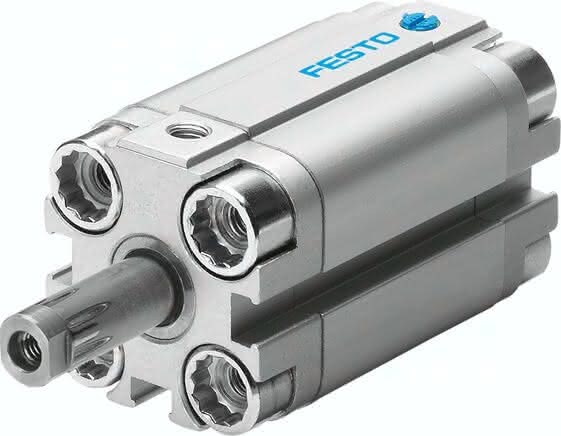

AEVUZ-25-20-P-A AEVUZ-25-20-P-A (157224) Kompaktzylinder
Spezifikationen
Kolben-Durchmesser
25 mm
Hub
20 MM
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Betriebsdruck
1 bis 10 BAR
Konstruktiver Aufbau
Kolben, Kolbenstange
Kolbenstangenende
Innengewinde
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Varianten
einseitige Kolbenstange
Funktionsweise
einfachwirkend, ziehend
Pneumatischer Anschluss
M5
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Aufprallenergie in den Endlagen
0,10 J
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Grundgewicht bei 0 mm Hub
180 G
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Werkstoff Bundschraube
Stahl verzinkt
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Theoretische Kraft bei 6 bar, Vorlauf
221 N
Bewegte Masse bei 0 mm Hub
26 G
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Gewichtszuschlag pro 10 mm Hub
28 G
Produktgewicht
0,24 KG
