Beschreibung

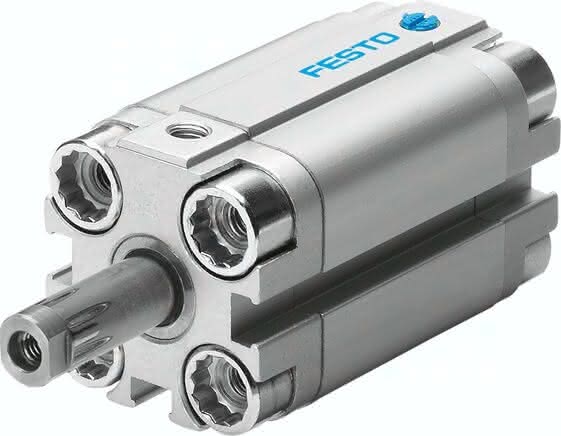

AEVUZ-25-15-P-A AEVUZ-25-15-P-A (157223) Kompaktzylinder
Spezifikationen
Hub
15 MM
Kolben-Durchmesser
25 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolbenstangenende
Innengewinde
Einbaulage
beliebig
Funktionsweise
einfachwirkend, ziehend
Konstruktiver Aufbau
Kolben, Kolbenstange
Varianten
einseitige Kolbenstange
Positionserkennung
für Näherungsschalter
Theoretische Kraft bei 6 bar, Vorlauf
221 N
Betriebsdruck
1 bis 10 BAR
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Aufprallenergie in den Endlagen
0,10 J
Werkstoff Bundschraube
Stahl verzinkt
Bewegte Masse bei 0 mm Hub
26 G
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Gewichtszuschlag pro 10 mm Hub
28 G
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Grundgewicht bei 0 mm Hub
180 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Umgebungstemperatur
-20 bis 80 GC
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung
Produktgewicht
0,23 KG
