Beschreibung

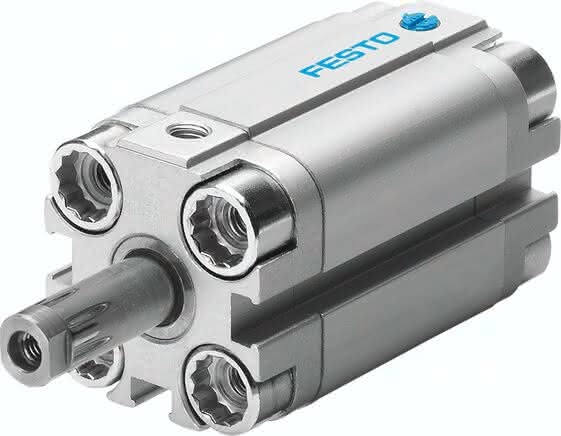

AEVUZ-20-20-P-A AEVUZ-20-20-P-A (157219) Kompaktzylinder
Spezifikationen
Hub
20 MM
Einbaulage
beliebig
Kolben-Durchmesser
20 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
1 bis 10 BAR
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Kolbenstangenende
Innengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange
Umgebungstemperatur
-20 bis 80 GC
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Funktionsweise
einfachwirkend, ziehend
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Aufprallenergie in den Endlagen
0,14 J
Theoretische Kraft bei 6 bar, Vorlauf
123 N
Bewegte Masse bei 0 mm Hub
20 G
Gewichtszuschlag pro 10 mm Hub
23 G
Grundgewicht bei 0 mm Hub
149 G
Werkstoff Bundschraube
Stahl verzinkt
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Produktgewicht
0,2 KG
