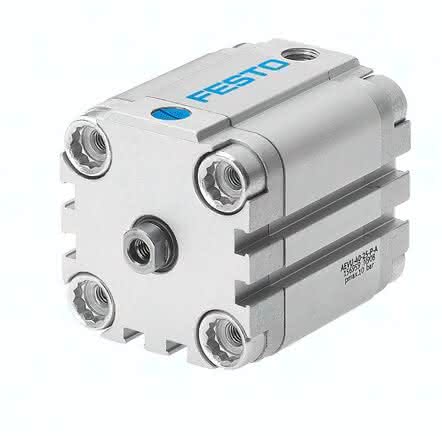

AEVU-80-25-P-A

(156971) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568122140Artikelnummer: K1785472

AEVU-80-25-P-A (156971) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

AEVU-80-25-P-A AEVU-80-25-P-A (156971) Kompaktzylinder

Spezifikationen

Kolben-Ø

80 mm

Kolbenstangengewinde

M10

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Einbaulage

beliebig

Konstruktiver Aufbau

Kolbenstange

Positionserkennung

für Näherungsschalter

Kolbenstangenende

Innengewinde

Funktionsweise

einfachwirkend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Varianten

einseitige Kolbenstange

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

VDMA24364-B1/B2-L

Symbol

991729

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

G1/8

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung

Hub

25 MM

Betriebsdruck

0,06 bis 1 MPA

Umgebungstemperatur

-20 bis 80 GC

Aufprallenergie in den Endlagen

0,75 J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

2902 N

Bewegte Masse bei 0 mm Hub

307 G

Zuschlag bewegte Masse pro 10 mm Hub

25 G

Grundgewicht bei 0 mm Hub

1772 G

Gewichtszuschlag pro 10 mm Hub

168 G

Werkstoff Bundschrauben

Stahl verzinkt

Produktgewicht

2 KG
