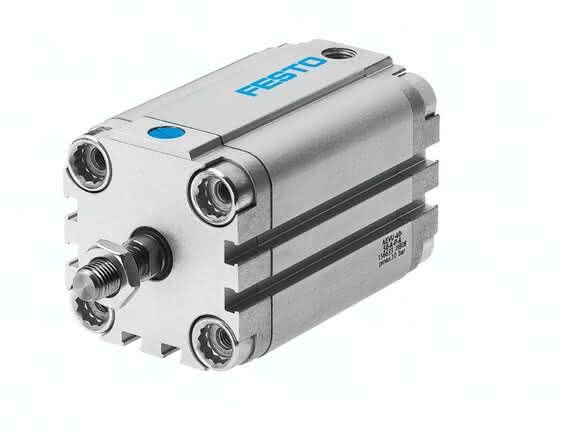

AEVU-80-25-A-P-A

(157017) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568122539Artikelnummer: K1785471

AEVU-80-25-A-P-A (157017) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

AEVU-80-25-A-P-A AEVU-80-25-A-P-A (157017) Kompaktzylinder

Spezifikationen

Kolben-Ø

80 mm

Kolbenstangengewinde

M16x1,5

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Einbaulage

beliebig

Funktionsweise

einfachwirkend

Kolbenstangenende

Außengewinde

Konstruktiver Aufbau

Kolbenstange

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Symbol

991729

Pneumatischer Anschluss

G1/8

Werkstoff Bundschrauben

Stahl verzinkt

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Zylinderrohr

Aluminium-Knetlegierung

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

2902 N

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

VDMA24364-B1/B2-L

Aufprallenergie in den Endlagen

0,75 J

Befestigungsart

mit Zubehör

Betriebsdruck

0,06 bis 1 MPA

Werkstoff Kolbenstange

hochlegierter Stahl

Hub

25 MM

Umgebungstemperatur

-20 bis 80 GC

Bewegte Masse bei 0 mm Hub

307 G

Zuschlag bewegte Masse pro 10 mm Hub

25 G

Produktgewicht

2 KG

Grundgewicht bei 0 mm Hub

1772 G

Gewichtszuschlag pro 10 mm Hub

168 G
