Beschreibung

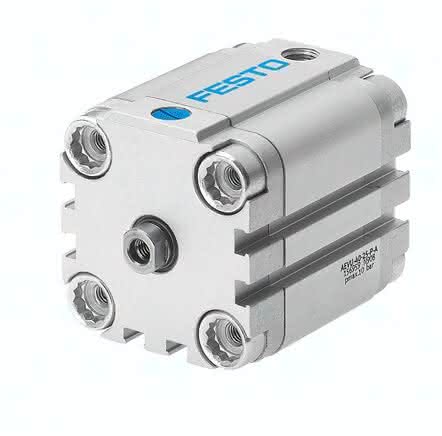

AEVU-50-15-P-A AEVU-50-15-P-A (156961) Kompaktzylinder
Spezifikationen
Hub
15 MM
Konstruktiver Aufbau
Kolben, Kolbenstange
Kolben-Durchmesser
50 mm
Einbaulage
beliebig
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Funktionsweise
drückend, einfachwirkend
Kolbenstangenende
Innengewinde
Betriebsdruck
0,8 bis 10 BAR
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,64 J
Theoretische Kraft bei 6 bar, Vorlauf
1.128 N
Bewegte Masse bei 0 mm Hub
112 G
Gewichtszuschlag pro 10 mm Hub
72 G
Grundgewicht bei 0 mm Hub
560 G
Zuschlag bewegte Masse pro 10 mm Hub
16 G
Pneumatischer Anschluss
G1/8
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Bundschraube
Stahl verzinkt
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Produktgewicht
0,65 KG
