Beschreibung

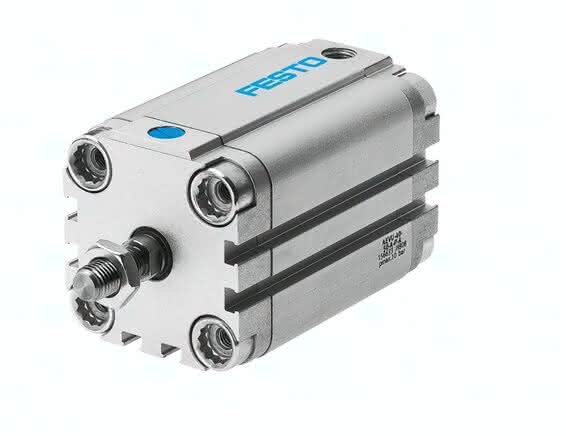

AEVU-32-10-A-P-A AEVU-32-10-A-P-A (156997) Kompaktzylinder
Spezifikationen
Hub
10 MM
Kolben-Durchmesser
32 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolbenstangenende
Außengewinde
Einbaulage
beliebig
Varianten
einseitige Kolbenstange
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
für Näherungsschalter
Funktionsweise
drückend, einfachwirkend
Aufprallenergie in den Endlagen
0,40 J
Gewichtszuschlag pro 10 mm Hub
40 G
Grundgewicht bei 0 mm Hub
300 G
Theoretische Kraft bei 6 bar, Vorlauf
450 N
Zuschlag bewegte Masse pro 10 mm Hub
9 G
Werkstoff Bundschraube
Stahl verzinkt
Pneumatischer Anschluss
G1/8
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Deckel
Aluminium-Knetlegierung
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Umgebungstemperatur
-20 bis 80 GC
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Bewegte Masse bei 0 mm Hub
49 G
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Betriebsdruck
0,8 bis 10 BAR
Produktgewicht
0,37 KG
