Beschreibung

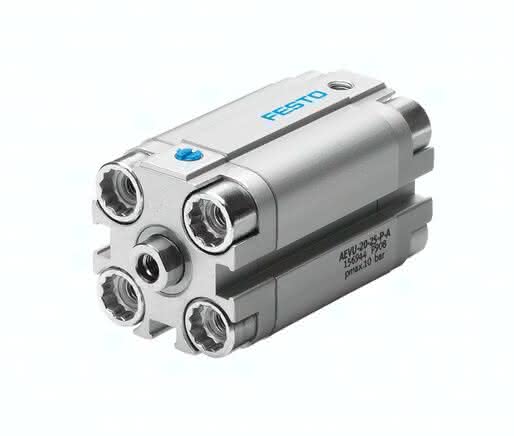

AEVU-25-5-P-A AEVU-25-5-P-A (156945) Kompaktzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
1 bis 10 BAR
Hub
5 MM
Umgebungstemperatur
-20 bis 80 GC
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Kolben-Durchmesser
25 mm
Funktionsweise
drückend, einfachwirkend
Kolbenstangenende
Innengewinde
Varianten
einseitige Kolbenstange
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
für Näherungsschalter
Aufprallenergie in den Endlagen
0,10 J
Theoretische Kraft bei 6 bar, Vorlauf
269 N
Werkstoff Bundschraube
Stahl verzinkt
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse bei 0 mm Hub
26 G
Gewichtszuschlag pro 10 mm Hub
28 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Grundgewicht bei 0 mm Hub
180 G
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Pneumatischer Anschluss
M5
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Einbaulage
beliebig
Produktgewicht
0,2 KG
