Beschreibung

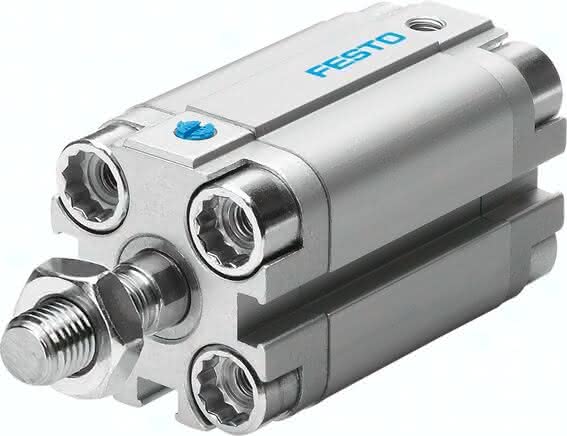

AEVU-25-15-A-P-A AEVU-25-15-A-P-A (156993) Kompaktzylinder
Spezifikationen
Hub
15 MM
Kolben-Durchmesser
25 mm
Einbaulage
beliebig
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
für Näherungsschalter
Kolbenstangenende
Außengewinde
Varianten
einseitige Kolbenstange
Betriebsdruck
1 bis 10 BAR
Funktionsweise
drückend, einfachwirkend
Aufprallenergie in den Endlagen
0,10 J
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 6 bar, Vorlauf
269 N
Gewichtszuschlag pro 10 mm Hub
28 G
Umgebungstemperatur
-20 bis 80 GC
Grundgewicht bei 0 mm Hub
180 G
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Werkstoff Bundschraube
Stahl verzinkt
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Pneumatischer Anschluss
M5
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Bewegte Masse bei 0 mm Hub
26 G
Produktgewicht
0,25 KG
