Beschreibung

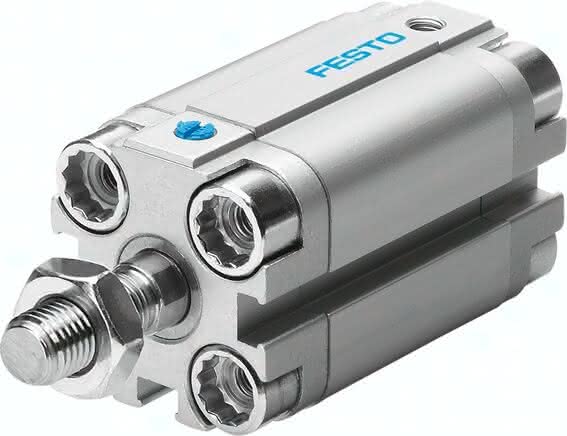

AEVU-20-5-A-P-A AEVU-20-5-A-P-A (156986) Kompaktzylinder
Spezifikationen
Kolben-Ø
20 mm
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Kolbenstangengewinde
M10x1,25
Konstruktiver Aufbau
Kolbenstange
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Einbaulage
beliebig
Funktionsweise
einfachwirkend
Symbol
991729
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Varianten
einseitige Kolbenstange
LABS-Konformität
VDMA24364-B1/B2-L
Werkstoff Dynamische Dichtungen
TPE-U(PU)
Befestigungsart
mit Zubehör
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
171 N
Aufprallenergie in den Endlagen
0,14 J
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung
Hub
5 MM
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Betriebsdruck
0,1 bis 1 MPA
Werkstoff Bundschrauben
Stahl verzinkt
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Umgebungstemperatur
-20 bis 80 GC
Produktgewicht
0,19 KG
Bewegte Masse bei 0 mm Hub
20 G
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Grundgewicht bei 0 mm Hub
149 G
Gewichtszuschlag pro 10 mm Hub
23 G
