Beschreibung

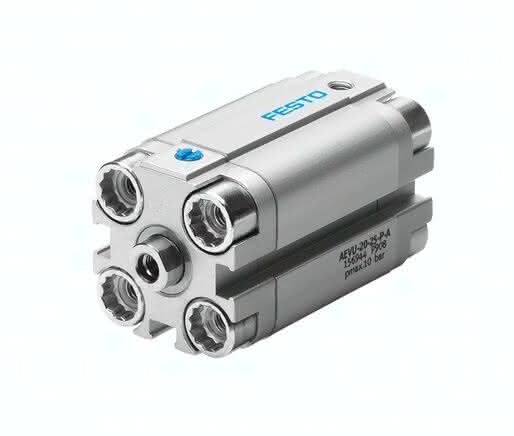

AEVU-20-15-P-A AEVU-20-15-P-A (156942) Kompaktzylinder
Spezifikationen
Kolben-Ø
20 mm
Symbol
991729
Einbaulage
beliebig
Kolbenstangengewinde
M5
Konstruktiver Aufbau
Kolbenstange
Befestigungsart
mit Zubehör
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Hub
15 MM
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Funktionsweise
einfachwirkend
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Kolbenstangenende
Innengewinde
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
LABS-Konformität
VDMA24364-B1/B2-L
Varianten
einseitige Kolbenstange
Betriebsdruck
0,1 bis 1 MPA
Pneumatischer Anschluss
M5
Werkstoff Bundschrauben
Stahl verzinkt
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Umgebungstemperatur
-20 bis 80 GC
Werkstoff Dynamische Dichtungen
TPE-U(PU)
Produktgewicht
0,19 KG
Aufprallenergie in den Endlagen
0,14 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
171 N
Bewegte Masse bei 0 mm Hub
20 G
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Gewichtszuschlag pro 10 mm Hub
23 G
Grundgewicht bei 0 mm Hub
149 G
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
