Beschreibung

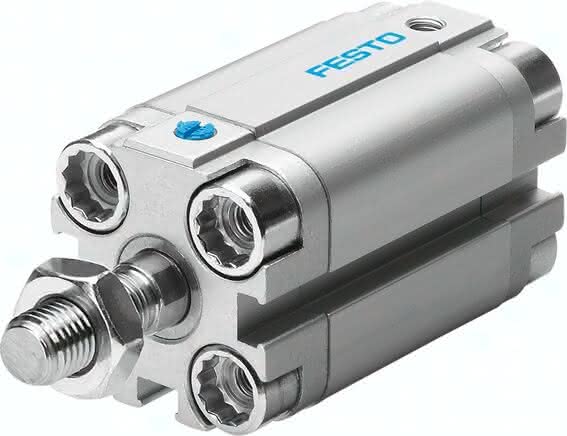

AEVU-20-10-A-P-A AEVU-20-10-A-P-A (156987) Kompaktzylinder
Spezifikationen
Kolben-Ø
20 mm
Produktgewicht
0,195 KG
Kolbenstangengewinde
M10x1,25
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Betriebsdruck
0,1 bis 1 MPA
Funktionsweise
einfachwirkend
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolbenstange
Positionserkennung
für Näherungsschalter
Symbol
991729
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Befestigungsart
mit Zubehör
Pneumatischer Anschluss
M5
Werkstoff Bundschrauben
Stahl verzinkt
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dynamische Dichtungen
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Hub
10 MM
Umgebungstemperatur
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,14 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
171 N
Bewegte Masse bei 0 mm Hub
20 G
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Grundgewicht bei 0 mm Hub
149 G
Gewichtszuschlag pro 10 mm Hub
23 G
