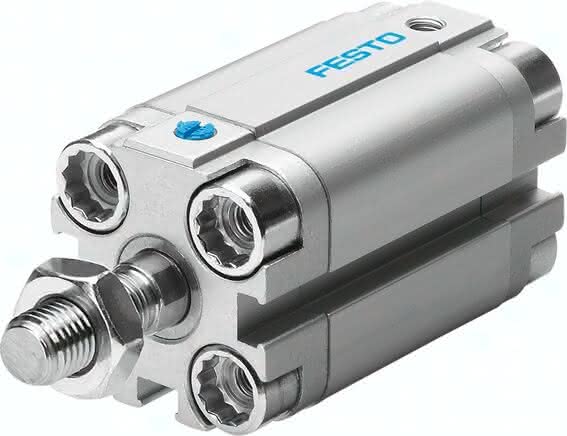

AEVU-16-5-A-P-A

(156981) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568071271Artikelnummer: K1785407

AEVU-16-5-A-P-A (156981) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

AEVU-16-5-A-P-A AEVU-16-5-A-P-A (156981) Kompaktzylinder

Spezifikationen

Kolben-Ø

16 mm

Einbaulage

beliebig

Hub

5 MM

Kolbenstangengewinde

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Funktionsweise

einfachwirkend

Konstruktiver Aufbau

Kolbenstange

LABS-Konformität

VDMA24364-B1/B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Symbol

991729

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

Aufprallenergie in den Endlagen

0,1 J

Bewegte Masse bei 0 mm Hub

12 G

Gewichtszuschlag pro 10 mm Hub

15 G

Produktgewicht

0,105 KG

Zuschlag bewegte Masse pro 10 mm Hub

4 G

Betriebsdruck

0,13 bis 1 MPA

Werkstoff Dynamische Dichtungen

TPE-U(PU)

Werkstoff Zylinderrohr

Aluminium-Knetlegierung

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

111 N

Umgebungstemperatur

-20 bis 80 GC

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Werkstoff Bundschrauben

hochlegierter Stahl rostfrei

Varianten

einseitige Kolbenstange

Grundgewicht bei 0 mm Hub

89 G
