Beschreibung

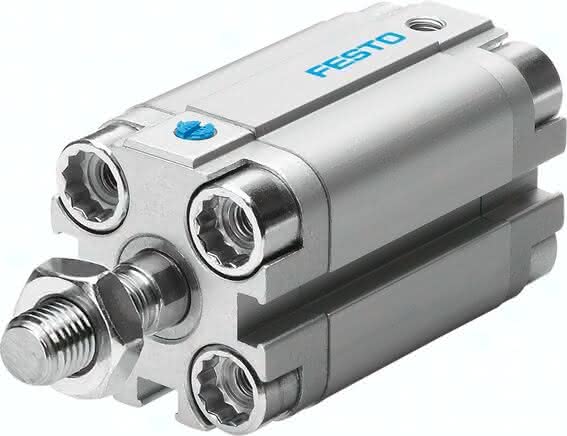

AEVU-16-25-A-P-A AEVU-16-25-A-P-A (156985) Kompaktzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
1,3 bis 10 BAR
Hub
25 MM
Umgebungstemperatur
-20 bis 80 GC
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Produktgewicht
0,14 KG
Kolben-Durchmesser
16 mm
Konstruktiver Aufbau
Kolben, Kolbenstange
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Kolbenstangenende
Außengewinde
Funktionsweise
drückend, einfachwirkend
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Aufprallenergie in den Endlagen
0,10 J
Theoretische Kraft bei 6 bar, Vorlauf
111 N
Werkstoff Bundschraube
hochlegierter Stahl rostfrei
Zuschlag bewegte Masse pro 10 mm Hub
4 G
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung
Bewegte Masse bei 0 mm Hub
12 G
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Gewichtszuschlag pro 10 mm Hub
15 G
Grundgewicht bei 0 mm Hub
89 G
Einbaulage
beliebig
