Beschreibung

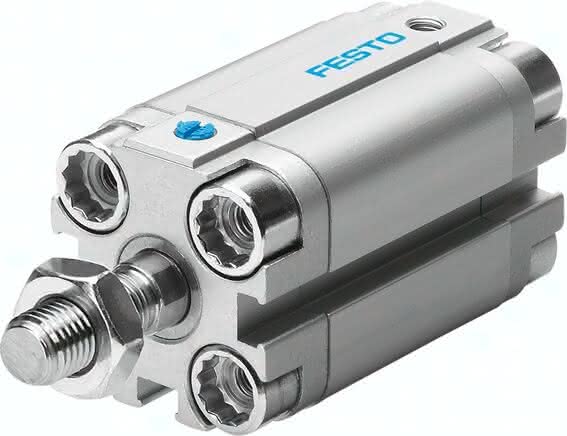

AEVU-12-5-A-P-A AEVU-12-5-A-P-A (156976) Kompaktzylinder
Spezifikationen
Hub
5 MM
Kolben-Durchmesser
12 mm
Einbaulage
beliebig
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
für Näherungsschalter
Kolbenstangenende
Außengewinde
Varianten
einseitige Kolbenstange
Betriebsdruck
1,5 bis 10 BAR
Funktionsweise
drückend, einfachwirkend
Aufprallenergie in den Endlagen
0,07 J
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 6 bar, Vorlauf
59 N
Gewichtszuschlag pro 10 mm Hub
15 G
Umgebungstemperatur
-20 bis 80 GC
Grundgewicht bei 0 mm Hub
87 G
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Werkstoff Bundschraube
hochlegierter Stahl rostfrei
Zuschlag bewegte Masse pro 10 mm Hub
2 G
Pneumatischer Anschluss
M5
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Bewegte Masse bei 0 mm Hub
8 G
Produktgewicht
0,105 KG
