Beschreibung

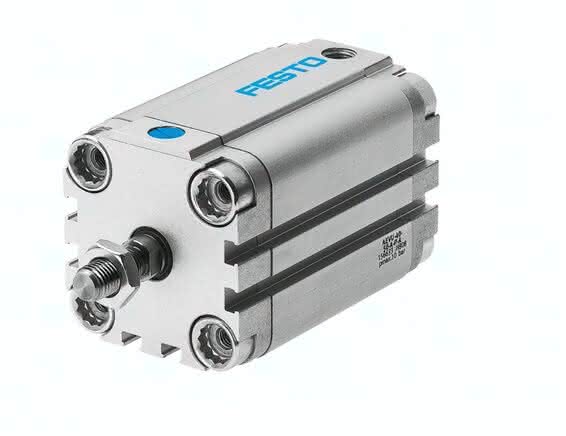

AEVU-100-15-A-P-A AEVU-100-15-A-P-A (157019) Kompaktzylinder
Spezifikationen
Hub
15 MM
Kolben-Durchmesser
100 mm
Einbaulage
beliebig
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
für Näherungsschalter
Kolbenstangenende
Außengewinde
Varianten
einseitige Kolbenstange
Betriebsdruck
0,6 bis 10 BAR
Funktionsweise
drückend, einfachwirkend
Aufprallenergie in den Endlagen
1,00 J
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 6 bar, Vorlauf
4.516 N
Gewichtszuschlag pro 10 mm Hub
177 G
Umgebungstemperatur
-20 bis 80 GC
Grundgewicht bei 0 mm Hub
2.797 G
Befestigungsart
mit Durchgangsbohrung, mit Zubehör, wahlweise:
Werkstoff Bundschraube
Stahl verzinkt
Zuschlag bewegte Masse pro 10 mm Hub
38 G
Pneumatischer Anschluss
G1/4
Werkstoff Dynamische Dichtungen
NBR, TPE-U(PU)
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
Bewegte Masse bei 0 mm Hub
614 G
Produktgewicht
3,1 KG
